4.Dimensionado de los distribuidores

Una vez fijadas las ubicaciones de los diferentes distribuidores, habrá que determinar cual es si magnitud.

• Recortar el nuimero de tomas que hay para cada servicio.
• Trabajar con margen. Se recomienda tener un margen de un 25%, lo que significa que siempre se debe prever un 25% mas de necesidades para evitar actualizaciones prematuras
• Analizar las necesidades de electronica de red
• Tener en cuenta el factor inverso/vida util de la red.

Distribuidor de planta

Para el diseño del rack corresponde al FD se siguiran las siguientes directrices:

1.Computamos las tomas correspondientes a cada uno de los servicios, por separado. A cada uno de esos valores le sumamos el 25% de margen

2.Elegimos el panel de parcheo más adecuado para recibir el cableado de cada servicio. Podremos necesitar uno o más, en función de la cantidad de tomas a recepcionar

3.Determinamos la cantidad de latiguillos que necesitaremos para dar salida a todas las tomas que hemos parcheado en los diferentes paneles de parcheo.

4.Implementamos la electronica de red correspondiente: switches, routers, etc.

5.Planificaremos las salidas que va a necesitar el armario elegimos los paneles de parcheo de salida para cada servicio.

6.Contabilizamos la cantidad de pasahilos que habra que colocar para tener todo el cableado ordenado.

Distribuidor de edificio

El principio, el BD no debe contener elementos para distribución horizontal.

1.Computamos todas las conexiones verticales que salen de cada FD correspondientes a voz datos y fibra.

2.Eligimos los paneles de parcheo más adecuados a cada uno de los servicios.

3.Planificamos las salidas que va a necesitar el armario, si se trata de una infraestructura de campus, y elegimos los paneles de parcheo de salida para cada servicio.

4.Si el distribuidor es final ( no hay campus), se reserva una zona para colocar los elementos provenientes de los subsistemas de equipos de voz y de equipos de datos

5.Contabilizamos la cantidad de pasahilos que habrá que colocar para tener el cableado ordenado

Distribuidor de campus

Se aplican el mismo procedimiento que para el BD, reservando una sección de enlaces por FO para vincular todos los BD en el CD

4. Ubicacion y dimensionado

Como ya hemos visto, uno de los aspectos primordiales cuando se diseña la infraestructura de una red es la ubicación de los distribuidores, que por lo general se alojan en salas de telecomunicaciones.

4.1.Ubicación de los distribuidores

La ubicación del distribuidor siempre deberá favorecer, en lo posible, el diseño de la red. como es muy probable que el distribuidor se aloje en una sala de telecomunicaciones, al decidir so localización procuramos que sea un logar que cumpla con los requisitos marcados por la normativa(Dimensiones, acondicionamiento, etc.) y que permita comunicarlo con otros empleado la menor cantidad de recursos posibles.

Distribuidor de planta

Hasta el momento hemos supuesto que cada planta tiene un único distribuidor  de planta, pero no siempre es así. Cuando la superficie a cubrir es muy ampliada, pero no siempre es así.

• Se decide cual es la ubicación del FD en la planta
• Se traza un circulo de 50m de radio tomando como centro la ubicación del distribuidor de planta. A la hora de trazar el circulo habrá que tener en cuenta cual es la escuela del plano

Distribuidor de edificio

El distribuidor de edificio deberá ubicarse en el lugar mas cercano a la vertical de la red  (backbone). Siempre que se pueda se unificara la sala de tele comunicaciones de la planta principal con la correspondiente a del BD.

Distribuido de campus

El distribuidor de campus su ubicara en uno de los edificios del campus. Al igual que el BD, si es posible, se ubicara el CD en la misma sala que BD.

3.2.Subsistema de equipos de datos

El subsistema de equipos de datos esta constituido por todos los elementos necesarios para la intarconexion de la linea de datos del proveedor de servicios con el sistema de cableado estructurado

En este subsistema partimos de la sección del RIT destinada al servicio de datos, denominada Repartidor intermedio de datos (RID).

En el Rack utiliza un panel de parcheo de equipos de datos, que esta formando por regletas 110 integradas en un armazón rackeable.

3.Los subsitemas de equipos

En la mayor parte de la redes basadas en el sistema de cableado estructurado es necesario disponer de un acceso para conectar con el proveedor de telefonía que le ofrece los servicios WAN

Hay dos subsistemas de equipos

• Subsistema de equipo de voz.
• Subsistema de equipo de datos.

3.1.Subsistema de equipos de voz

El subsistema de equipos de voz esta formado por elementos que se usan para interconectar la linea de telefonía del proveedor de servicios con el sistema de cableado estructurado de la red.

Repartidor intermedio de telefonia (RT): esta compuesta por uno o mas cuadros de regletas tipo 110.

Punto de acceso de operadores (PAO): es un cuadro de características similar al RIT, pero muchísimo mas pequeños, que recibe las conexiones de las lineas de la operadora y las enlaza con el RIT.

Punto de terminación de red (PTR): es el nexo de union de la red del proveedor de servicios  con nuestra red. Se trata de un cajetin que suministra la operadora con un cable y una toma a partir de la cual se hace la conexión con su red.

Centralita (PBX): es como se conoce a la central telefónica. Este elemento es encargado de derivar una comunicación desde el exterior de la red al usuario correspondiente del interior de la red



Paneles de parcheo de equipos de voz: estos elementos se integran en el armario de distribucion correspondiente y reciben el cableado, habitualmente de categoria 3, correspondiente a las conexiones de voz del RIT.

1.3.Representación simbólica de la red

Los elementos finales de la red, que pueden ser equipos de usuario (ordenadores, impresoras, etc.) o dispositivo de terminación como, por ejemplo, dispositivo inalambrico

Elementos de interconexión, como son los hubs, switches, routers, puntos de acceso, etc.

Cableado para unir los elementos de la red

Aunque no hay norma que rija los símbolos que se deben emplear, se ha popularizado el uso de determinados iconos como, por ejemplo, los correspondientes a elementos de interconexion de CISCO, sin que representen dispositivos de esta marca

Representación simbólica de la red lógica: la distribución de los elementos de la red y sus medios de conexión se hace de forma que se favorecen la simbolizacion de sus depende

Representación simbólica de la red física: Es la aplicación de la representación simbólica sobre el plano de la planta, el edificio o el campus de la red

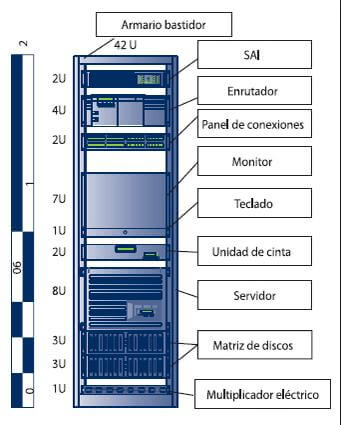

1.2.Representación gráfica de los armarios de distribución

La representacion grafica de un rack se realiza con un objeto de planificar y optimizar el espacion de este. Ademas, es un fabuloso instrumento para gestionar el mantenimiento de las salas de telecomunicaciones, ya que permite visualizar de una forma muy rápida todos los dispositivos conectados

A continuación mostramos algunos de los stencils utilizados en las representación de un rack

1.1.Representativo gráfica en planos

Para representar una red en un plano se utilizan los modelos de los planos técnicos del edificio, la zona o la ubicación. Estos son diseños por personal experto, que utiliza técnicas que escapan a nuestro ámbito de estudio

Planos eléctricos: Comienzan con el prefijo "E". Recogen todas las características del tendido eléctrico y puntos de suministros, distribución y terminación

Planos arquitectónicos: Comienzan con el periférico "A". reflejan las características de suelos, paredes y techos entre otros. Son muy útiles para diseñar las canalizaciones

Planos de cañerías: Comienzan en el prefijo "P" Identifican todos los sistemas de cañerias instalados en el edificio

Planos de telecomunicación: Comienzan con el prefijo "T". Representan los elementos de telecomunicaciones, así como la arquitectura de la red. Este es el tipo de planos con el que deberemos trabajar y diseñar

Los planos de telecomunicación pueden diseñarse a diferente nivel, segun lo que queremos representar:

-TO: planos de campus, con recorridos externos y troncales entre edificios
-T1: plano de edificio, con la disposición por plantas, limites, backbone y recorridos horizontales
-T2: área de trabajo, con la localización de las tomas y el etiquetado de las mismas
-T3: salas de telecomunicaciones, con la vista de los planos de los armarios de distribución y bastidores empleados, así como de las fachadas de las paredes
-T4: plano de seguridad. detallado con todos los elementos y características de seguridad
-T5: plantillas de cableado y etiquetamiento con la distribución temporal de instrucciones para la apuesta en servicio de la red

1. Representacion gráfica de redes

Antes de acometer la instalación de una red, los técnicos deben realizar un diseño previo de la misma, analizando todos los espacios por los que discurrirá, los obstáculos que pueden plantearse, las distancias entre puntos críticos, etc.

• Representación de plantas haciendo uso tipicamente de los planos de tipo arquitecto, donde también puede incluirse la red eléctrica, red de conexión a tierra, etc

• Representación de los armarios de distribución. En esta representación se muestra el frontal de los racks, con la distribución de los elementos sobre ellos

• Representación simbólica de la red, en la que se prescinde espacios y medidas. Aquí tiene importancia el tipo de dispositivos que se conecta y los medios empleados

La representación simbólica de la red es el modelo mas utilizado para representar su arquitectura

4. Normas y estandares

A lo largo de la unidad, así como en unidades anteriores, hemos visto que las instalaciones telecomunicaciones deben realizarse según una serie de normas y estándares, que están en constante revisión.

Los principales son los siguientes:

• ANS/EIA/TIA-568: Estándar de cableado para telecomunicaciones en edificios comerciales.Establece los requisitos de los elementors de la red y los medios empleados para transmision.

• ANS/EIA/TIA-569: Estándar para espacios y canalizaciones de telecomunicaciones en edificios comerciales. Define la metodologia de diseño y construcción  en los edificios, y entre estos, para poder integrar en ellos una red de datos y telecomunicaciones
• ANS/EIA/TIA-570: Estándar de cableado para telecomunicaciones en edificios residenciales y de pequeños comercios.
• ANS/EIA/TIA-606: Estándar de administración de la infraestructura de telecomunicaciones en edificios comerciales. Establece el estándar de rotulacion del cableado, asi como el registro y mantenimiento de documentación de la red
• J-STD-607: Estándar de requisitos de conexión a tierra y conexión de telecomunicaciones en edificios comerciales, Especifica las características de la red de conexión a tierra, así como los sistemas empleados
• ANSI-TIA-EIA-942: Estándar de infraestructura de telecomunicaciones para centros de datos. Define las características de un centro a de datos como edificio o una parte de edificio dedicados a alojar salas de telecomunicaciones y equipos de gran envergadura


3. La conexion a tierra del sistema de cableado estructurado

Como en cualquier instalación eléctrica, la conexión a tierra es un elemento fundamental.

• Barra principal de tierra para telecomunicaciones TMGB: es el elemento central de tierra del edificio. Se ubica en la sala de telecomunicaciones del BD y, salvo excepciones, solo hay una por edificio
• Barra de tierra para telecomunicaciones o TGB: es similar a la TMGB. En este caso, va ubicándote en cada una de las salas de telecomunicaciones, funcionando como nexo cada una de las salas de telecomunicaciones cercanos a la sala.

La distribución de las barras de tierra en la sala de telecomunicaciones puede seguir cualquiera de los siguientes esquemas

• Cableado con linea de conductor en rack: El rack tiene una linea general a la que se enlazan los conductores de cada equipo.
• Cableado con RGB superior: se coloca en RGB en la parte superior del rack para centralizar las conexiones de cada uno de sus equipos.
• Cableado con RGB lateral: se coloca un RGB en un lateral del rack.
• Backbone de tierras TBB: es el troncal formado por los conductores que comunican la TMGB con cada uno de los TGB.

EL TBB no admite empalmes en ningún punto de su recorrido.

• Electrodo de toma a tierra o GEC: Elemento terminador de la red de conexión a tierra.

2.4. Distribuidor de edificios

El distribuidor de edificio o BD (Building Distribuidor) se utiliza para recoger todo el cableado proveniente de los diferentes distribuidores de planta del edificio

2.5. Subsistema vertical

El subsistema vertical o backbone esta compuesto pro el cableado que va desde cada uno de los distribuidores de planta al distribuidor del edificio

2.6. Distribuidor de campus

El distribuidor de campus (CD, Campus Distribuidor) conecta los distribuidores de edificios a través de un cableado troncal de campus similar al backbone del edificio

2.7. Subsistema de campus

El cableado que conecta los diferentes distribuidores de edificio con el distribuidor de campus puede ser tanto fibra como cable de par trenzado o incluso coaxial.

2.3.Distribuidor de planta

La entidad del distribuidor de planta (FD,Floor distributor) dependera, en gran medida, de la magnitud de la red de la planta.

La ubicación de la sala de comunicaciones en la planta es un factor muy importante, pues hay que tener presente que entre la TO y el punto de entrada de esta en el armario del distribuidor  de planta no debe haber mas 90 m, incluidos los puntos de consolidación, si los hubiera

• Debe estar bien iluminada y ventilada.
• La canalización recomendable es de suelo técnico, y se debe evitar el techo técnico
• Todos los accesos de las canalizaciones a la sala deben estar selladas con materiales ignífugos.
• No debe compartirse con instalaciones eléctricas diferentes a las empleadas para los elementos de telecomunicaciones
• La puerta debe tener una dimensión mínima de 86x190 com, debe abrirse hacia afuera y no deberá poder cerrarse con llave desde el interior
• En la medida de lo posible, debe estar protegida frente a catástrofes: incendios, inundaciones, terremotos, etc.

2.2. Subsistema horizontal

El subsistema horizontal, o sistema de planta, comprende todas las áreas de trabajo de una planta y los elementos empleados para cablearlos hasta un lugar de la misma donde se centraliza, distribución de planta

El punto de consolidación es una buena opción cuando se estima que en algún momento pudiera hacer falta reubicar los puestos de trabajo

Canalización bajo suelo

Se trata de conductores planificados en la obra de construcción o adaptación de la zona, ya que una vez instalados se colocan los materiales que compondrán el suelo, teniendo acceso a las canalizaciones solo a través de los pontos de registro o las cajas de mecanismo que se hayan habilitado durante la instalación

Canalización bajo suelo técnico

El suelo técnico es una solución a los problemas que planteaba la canalización bajo suelo

Canalización en techo técnico

Funciona de forma similar al suelo técnico, salvo que en este caso las bandejas, que están en el espacio libre que deja el techo técnico, se fijan al techo firme

Canalización en techo

Es una alternativa cuando no es posible techo técnico

En este caso las canalizaciones se fijan con soportes al techo, quedando a la vista

Canalización en superficie

La canalización en la superficie de las paredes se puede hacer de dos maneras:

• Empleando canaleta, que puede ser de diferente tipo: plástica, metálica, etc
• Empleando rieles verticales, que son una especie de guías metálicas por donde se dirigen los cables.

Canalización en pared

No es el sistema mas frecuente, pero puede encontrarse en algunas instalaciones. Puede hacerse en una pared hueca (con cámara) o en una pared solida, haciendo una rozca o aprovechando las ramificaciones de las instalación electrica

2.Elementos funcionales de un sistema de cableado estructurado

El estandar ASNI/TIA/EIA-569C, que define los espacios y canalizaciones para redes de datos y telecomunicaciones, define seis elementos funcionales dentro de un sistema de cableado estructurado

2.1. Área de trabajo
Se denomina así al lugar donde se ubica un equipo o dispositivo que se utilizara para conectarse a la red.

Se recomienda asignar, al menos, tres tomas a cada área de trabajo.

La longitud del cable que conecta el equipo a la TO no debe superar los 5 m.

1.Sistema de cableado estructurado

las primeas redes de datos y telecomunicaciones consistían, a menudo, en un planteamiento independiente de diferentes redes que, en muchas ocasiones acababan solapándose.

Se desarrollo un estándar que intentara aglutinar la forma en que las redes de datos de telecomunicaciones podrían diseñarse, implantarse y modificarse. Fruto de ese esfuerzo nacieron varios estándares que darían lugar a lo que se conoce en la actualidad como sistema de cableado estructurado

Sistema de cableado estructurado se basa en la aplicación de varios estándares, entre los que destacamos los siguientes:

ANSI/TIA/EIA-568C: Define las características del cableado
ANSI/TIA/EIA-569C: Define las características de los espacios y las canalizaciones en la infraestructura

El planteamiento del sistema cableado estructurado se fundamenta en tres pilares:

• Los Edificios sobre los que se asientan las redes no son lugares estáticos.
• La tecnología evoluciona lo que significa que los dispositivos que forma parte del sistema, en un momento u otro habrá que cambiarlos, ya sea por que fallan, porque se quedan obsoletos, por motivos de seguridad, etc.
• La eficiencia de una red se consigue centralizando los servicios.
